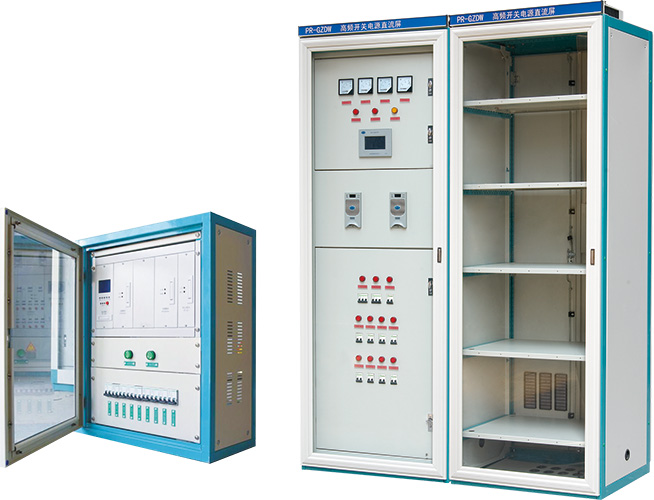

PR-GZDW系列直流電源系統是我公司根據電力系統的需要而設計生產的智能型高頻開關直流電源；是在總結了電力系統用直流電源領域先進、成熟的設計、運行經驗及發展動向的基礎上，而開發出的新一代直流電源裝置；適合各類變電站的高頻開關直流系統及相關配套設備。其主要性能特點是運行穩定抗干擾性好、紋波系數小、技術精度高。分為單體柜和分體柜兩種結構類別；產品廣泛應用于從500KV到10KV不同電壓等級的發電廠、水電站及各類變電站、開閉所、開關站和用戶變中，為斷路器分合閘及二次回路中的儀器儀表、繼電保護和事故照明提供直流電源，系統采用一體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、測控智能化、操作簡便等特點?？膳c上位機通訊，方便地實現“遙測、遙控、遙信、遙調”四遙功能，特別適合無人值守需要。
◆系統特點
●采用高頻開關電源特有的模塊化設計，N+1熱備份。
●超寬的電壓輸入范圍，電網適應性強，可用于環境相對惡劣場所。
●充電模塊可帶電插拔，可在線維護，方便快捷。
●有可靠的防雷及電氣絕緣防護措施，確保系統和人身安全。
●采用大屏幕觸摸屏，點陣液晶顯示，CCFL背光，實現全漢化實時顯示及操作。
●可通過點觸觸摸屏監控進行系統各部分的參數查詢、設置，接口友好，操作方便，真正實現人機對話操作。
●監控模塊可自動完成對電池電壓、充放電電流及溫度補償?shù)木_管理，確保電池工作在最佳狀態，延長電池使用壽命。
●采用以微處理器為核心的集散式監控系統，模塊化設計，實施對電源系統全方位的監測和控制以及電源系統的“四遙”及無人值守。
●蓄電池管理單元，實時自動監測蓄電池端電壓，充、放電電流，并控制蓄電池的均充和浮充，設有電池過壓／欠壓和 充電過流告警等功能。
●監控系統的軟件、硬件采用開放式設計，根據用戶不同需要可隨時增加、修改監控系統的測量及控制參量。
●一套監控系統支持雙組蓄電池組、三組充電裝置、母線分段模式的監測，可實現雙組電池自動充電管理，兩組電池完全獨立管理，確保電池安全。
●主要電氣組件全部采用國內外知名品牌，質量有充分保障，
●提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS_種通訊規約選擇；
注：可根據用戶需求添加事故信號或預告信號報警功能和逆變電源進行DC/Ac．DC/DC轉換

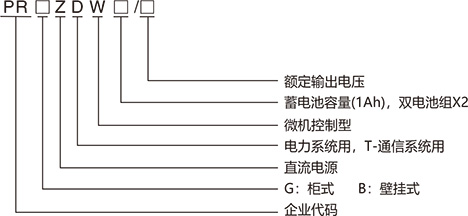

◆型號及其含義

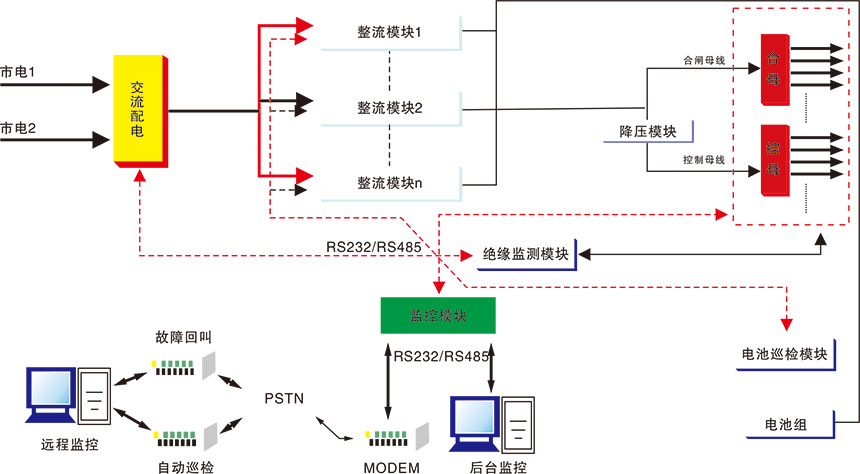

◆系統工作原理
兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。充電模塊將輸入三相交流電轉換為直流電，給蓄電池充電，同時給合閘母線（合母）負載供電；另外合閘母線通過降壓模塊后給控制母線（控母）負載供電。
系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。
系統除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

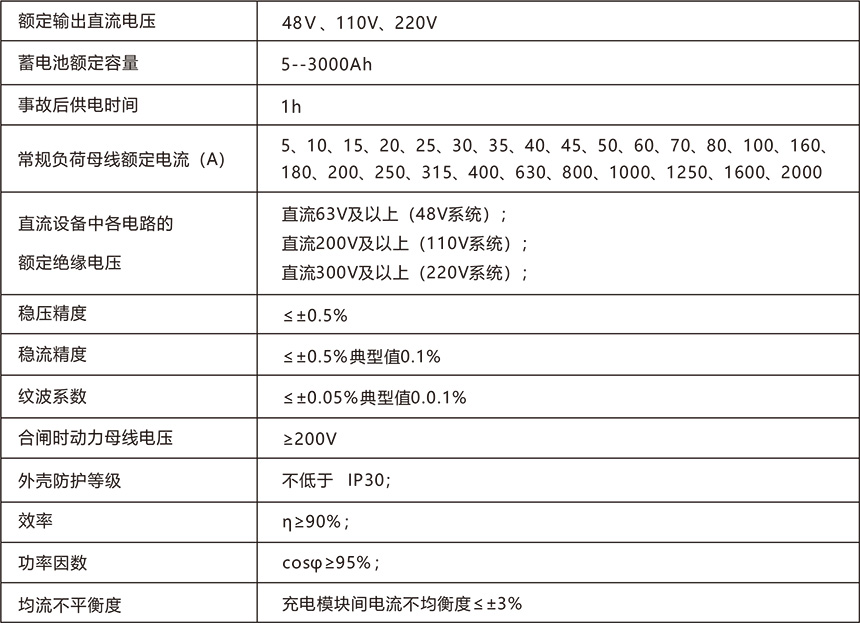

◆主要參數

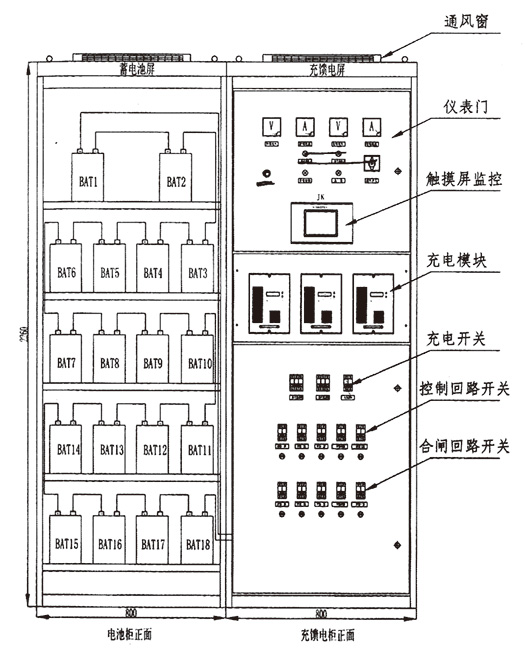

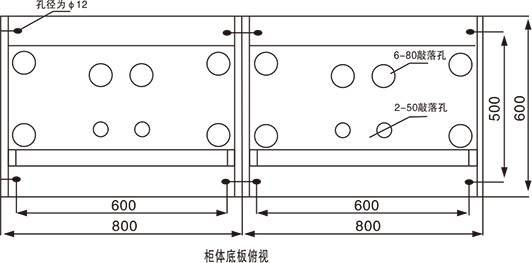

◆外型結構
系統由充電柜、饋電柜和電池柜組成，系統容量小于65AH，可采用充饋電一體柜系統，容量大于40AH時采用二面柜門，C型材安裝支架、柜體后門為雙開門，前門為鋼化玻璃，各元器件接地點對直流設備總接地點之間電阻值不大于0.1Ω。
立柜式外形尺寸：
◆ 寬度尺寸B( mm)：800、1000、1200;
◆ 高度尺寸H( mm)：2000、2200、2300;
◆ 深度尺寸D(mm)：600、800、1000;
壁掛式外形尺寸：
◆ 寬度尺寸B( mm)：600
◆ 高度尺寸H( mm)：700
◆ 深度尺寸D(mm)：265
