根據(jù)不同設計要求多臺動力負載同時啟動和錯開啟動方式容量設計:

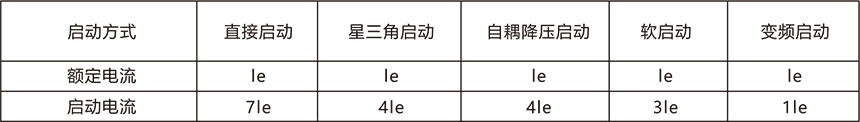

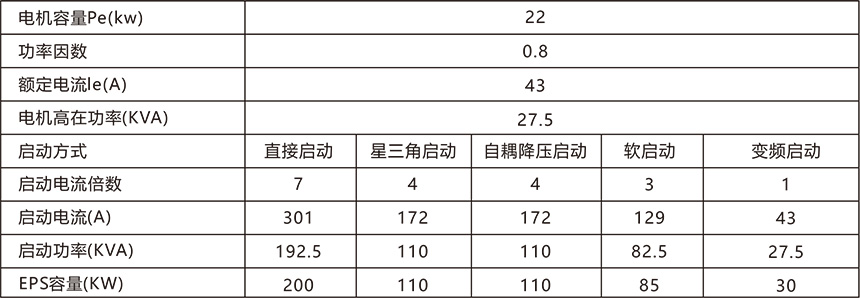

1、同時啟動方式容量計算
a、直接啟動方式的電機功率之和是EPS容量的1/7;
b、星三角啟動方式的電機功率之和是EPS容量的1/4;
c、軟啟動方式的電機功率之和是EPS容量的1/3;
d、變頻啟動方式的電機功率之和等于EPS容量;
EPS容量-帶變頻啟動功率之和+帶軟啟動電機功率之和×3倍十星三角啟動電機功率之和×4倍十直接啟動之和×7
2、分開啟動方式容量計算
a、直接啟動方式的EPS容量為單臺最大電機功率×7倍再加其它電機之和;
b、星三角啟動方式的EPS容量為單臺最大電機功率x4倍再加其它電機之和:
C、軟啟動方式的EPS容量為單臺最大電機功率×3倍再加其它電機之和;
d、變頻啟動方式的EPS容量為電機功率之和;
電機啟動順序為:直接啟動,其次是三角啟動,軟起啟動,最后是變頻啟動。
注:在混合分開啟動時,EPS電源的總?cè)萘坎恍∮趩幼畲笠慌_電機功率乘最大放大倍數(shù)。
